STL5380TLG连续管水平井测井车(连续油管作业车)


更新时间:2015.05.13
浏览次数:
◎ 产品详细介绍

● 目前低渗透油田采用水平结构的油井越来越多,原有的测试作业设备已不能适应水平井作业的要求。该设备用于3500米以内水平井的测井作业。
● 装载底盘采用陕汽德龙F3000,德龙系列载货车底盘堪称中国重卡企业引进国际先进技术的典范,采用斯太尔优秀总成和成熟技术、并进行了大量改进使其更加符合中国国情。德龙F3000技术来源于目前欧洲市场上最为流行的MAN F2000,凭借豪华的外观、极高的可靠性、安全性以及无与伦比的舒适性,成为当之无愧的中国第三代重卡。该车动力强劲、越野性好,适于在油田各种复杂路况下的作业。
● 底盘采用MAN F2000豪华驾驶室,潍柴电控共轨发动机,沙漠空滤器,法士特变速箱,电控恒温空调,400L铝合金燃油箱。

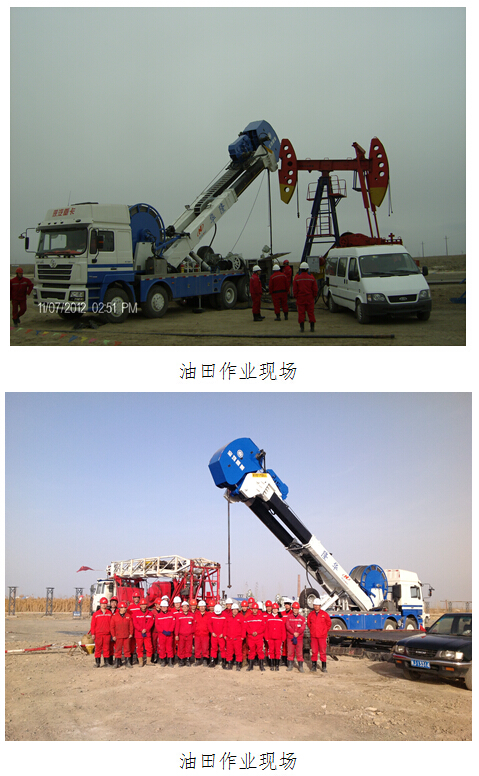

● 该套设备由主车—连续管水平井测井车和仪表车共同组成车组。水平井测井车为主要作业设备,由装载底盘、绞车系统、注入头系统、吊臂、液压系统、液控系统等六大部分组成;仪表车对主车进行远程电控操作,并可对井口及排管情况进行实时视频监控。
● 液压传动电液双控、无级调速、具有过载保护功能,主要元件采用世界著名品牌,系统设计先进,发热量小,传动平稳、可靠,操作简便、灵活。
● 排管器结构先进、排管整齐精度高,电控、手控双控制,充分保证测井安全。
● 计量系统集速度、深度、张力计量于一体,具有可预设提升报警负荷、预设深度报警等智能功能。
● 仪表车对主车进行远程电控操作,并对井口及排管情况进行实时视频监控。
● 绞车主电源由汽车电瓶、外引电源、柴油发电机、液压发电机(选装)等多路供给。











主要技术参数

连续管水平井测井车

产品型号及名称

STL5380TLG连续管水平井测井车

装载底盘

陕汽德龙SX5386TXJNR4661

驱动型式

8×4

轴距(mm

1800+3975+1400

轮胎规格

12.00R20

发动机型号

WP10.336E40

排放标准

国Ⅳ

发动机功率(KW

247

最高车速(Km/h

60

接近角/离去角(°

19/16

转弯半径 (m)

12

最大测井深度(m

3500

滚筒容管量(m

Φ25.4mm×3700

最大提升负荷(KN

120

水平段最大进入长度(m)

600

驱动链条速度范围(m/min

0-60

液压系统最大工作压力(MPa)

25

整车外形尺寸(mm

12200×2500×3900

设备总质量(Kg

37800

驾驶室准乘人数()

2

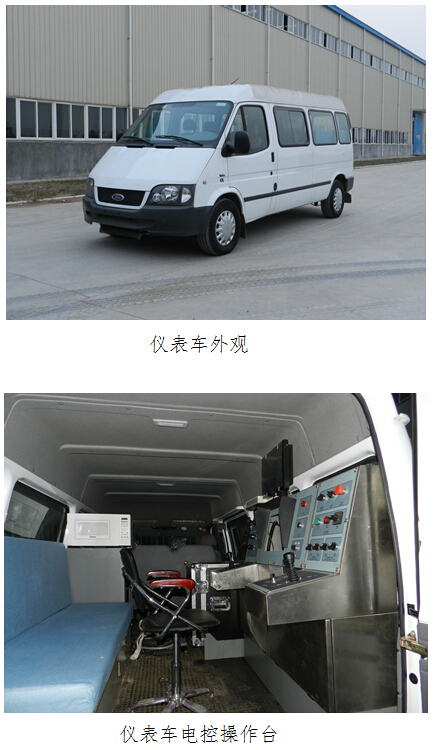

仪 表 车

产品型号及名称

STL5040TBC仪表车

装载底盘

江铃全顺JX6546DE-M

驱动型式

4×2

轴距(mm

3570

轮胎规格

225/70R15C(8PR)

发动机型号

JX493ZLQ3

排放标准

国Ⅲ

发动机功率(KW

85

最高车速(Km/h

100

额定载客(

6

整车外形尺寸(mm

5418×1974×2228

设备总质量(Kg

3120
