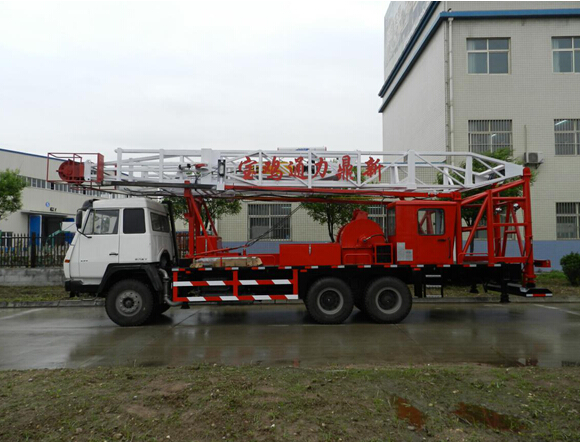

STL5251TXJ 40吨修井机


更新时间:2015.05.13
浏览次数:
◎ 产品详细介绍



● 该修井机适用于Φ73mm油管(2-7/8″外加厚油管)3200m以内井深的油、水井小修作业;Φ73mm钻杆2000m以内井深的油、水井的大修作业;捞砂滚筒适用于2000m井深的油、水井的捞砂、抽汲作业。
● 整车主要由汽车底盘、液力变矩器、传动系统、绞车、井架总成、刹车总成、液压系统、气路系统、电路系统、天车、游车大钩等组成。整车设计合理先进、结构紧凑、操作安全,满足油田HSE及车辆强制性认证的要求。
● 底盘采用斯太尔6×4二类底盘,马力大、动力足,减震性好,操作舒适,越野性能好,能适应各种高原山区气候、路况和多风沙天气条件下油田野外作业的要求。
● 绞车采用单滚筒、双刹车带,死端平衡。滚筒采用整体式里巴斯绳槽,排绳整齐,配有过圈气动防碰装置。绞车操作方便可靠,能最大限度地减轻操作者的劳动强度。
● 传动系统采用液力+机械传动,结构紧凑,传动平稳。
● 备有液压源及快速接口,便于井口机械化。
● 井架设计有单节和双节两种结构,双节井架采用液压起升、收放,起升平稳安全。
● 电路、液路、气路集中控制,操作方便。



主要技术参数

装载底盘

SX1256UR464

驱动型式

6×4

轴距(mm

4600+1350

轮胎规格

11.00-20 18PR11.00R20 16PR

12.00-20 16PR12.00R20 14PR

发动机型号

WP10.336E40; WP10.300E40

排放标准

国Ⅳ

发动机排量(ml

9726

发动机功率(KW

247;221

燃油种类

柴油

最高车速(Km/h

50

接近角/离去角(°

18/9

座位数(含驾驶员)

3

修井深度 (m)

3200Φ73mm油管)

公称钩载(KN

400

最大钩载(KN

675

传动方式

+机械

井架高度(m

17 (单节井架)

21 (双节井架)

游动系统结构

3×4

游动系统有效绳数 ()

6

滑轮数

3

大钩起升速度 (m/s)

01.5

钩体转动角 (º)

360

液压系统额定工作压力(MPa)

14

整车外形尺寸(mm

11850×2500×4000

设备总质量(Kg

24870
