STL5061TSJ试井车


更新时间:2015.05.12
浏览次数:
◎ 产品详细介绍

● 该车主要用于油田7000米以内油、气、水井的测试、井底取样、探测沙面、清蜡及节流器投捞等项目作业。

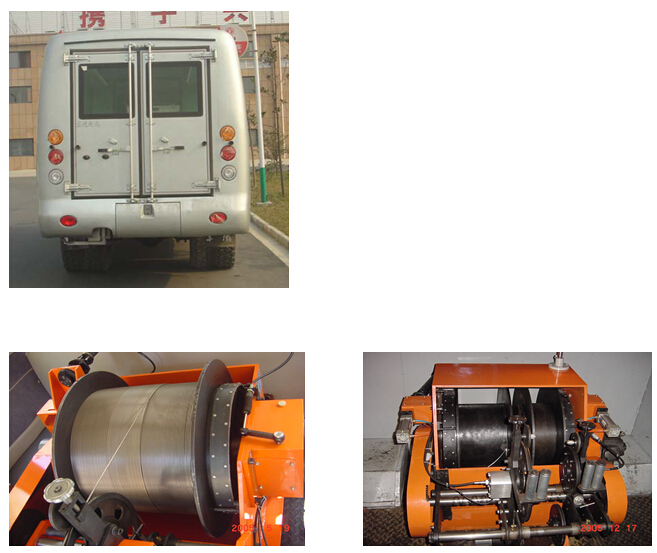

● 该车采用东风4×4越野军车底盘,ISDe160 40国Ⅳ排放发动机4缸,功率160马力,后双排车轮,越野性好。该车设有侧门和后对开门,双舱布局;操作舱可乘坐5-6人,隔墙安装有操作台,作业宽敞舒适;绞车舱安装有液压钢丝绞车、液压油箱、散热器、仪器架、工具箱、井场照明灯等装置。
● 进口液压油泵及低速大扭矩马达组成的闭式液压系统传动平稳、无级调速、速度范围大,系统设有扭矩阀,压力从0-20Mpa可调节设定,具有井口防碰和过载保护功能;操作简单方便、作业安全可靠。
● 绞车系统:根据用户要求可选用Φ2.0-2.8mm钢丝,滚筒容量4000-7500m,制动采用无死端自平衡双带式刹车机构,手动控制操作轻便。
● 排丝装置:自动排钢丝,可根据用户要求实现多个钢丝滚筒相互更换。
● 计量系统:主要由安装在排绳器上的测量头和安装在操作台上的计量面板组成,具有机械深度、电子深度、电子张力、张力差分、安全报警等功能。
● 根据用户要求可安装双滚筒水井试井测调联动绞车,以适应油田水井“边测边调”新工艺新技术。





主要技术参数

装载底盘

东风EQ6680ZT

驱动型式

4×4

轴距(mm

3650

轮胎规格

7.50R20,7.50-20

发动机型号

ISDe160 40

排放标准

国Ⅳ

发动机排量(ml

4500

发动机功率(KW

118

燃油种类

柴油

最高车速(Km/h

80

接近角/离去角(°

23/18

座位数(含驾驶员)

5

滚筒容绳量(m

7500 (Φ2.8mm钢丝)

最大提升负荷(KN

10

钢丝起下速度范围(r/min

0-350

液压系统最大工作压力(MPa)

20

整车外形尺寸(mm

6800×2320×2800,3010

设备总质量(Kg

6175

用户可根据需要选择单滚筒或双滚筒测调联动绞车
