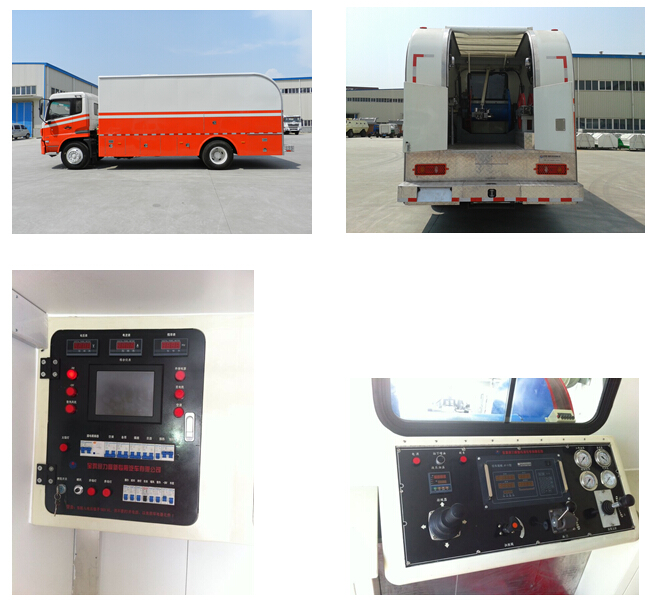

STL5161TCJ液压测井车


更新时间:2015.05.12
浏览次数:
◎ 产品详细介绍

● 适用于油田3500米以内井深的油、气、水井的测井、射孔和随钻测井等项目作业。
● 采用东风天锦二类底盘作为装载底盘,动力大、越野性好,适用于油田各种工况的作业。
● 绞车类型分为液压有链条单、双滚筒和液压无链条单、双滚筒。
● 滚筒无磁性参数可达国际领先水平,保证测试的数据准确可靠。
● 液压传动采用闭式回路,电比例控制、无级调速,主要元件采用世界著名品牌,系统设计先进,发热量小,传动平稳、可靠,操作简便、灵活。
● 液压系统具有张力调节和过载保护功能。绞车拉力超过预置拉力时能够自动停车(选装功能)。
● 绞车作业线速度范围大,常规作业时速度范围110-8000m/h;对低速有特殊要求者速度范围可达30-8000m/h。能满足各种测试项目对测井速度的要求。发动机始终在经济转速范围内运转,通过传动系统调速就能保证低速测试的连续作业。
● 计量系统集速度、深度、张力计量于一体,可预设提升报警负荷,具有下井达预定深度报警功能,机械计数器可防止断电造成的不便。
● 车身分操作间和绞车间,车身外蒙皮采用3mm防锈铝板,操作间内蒙皮采用彩钢板或不锈钢板,舱门锁及装饰件多为不锈钢特制,作业空间宽敞舒适。
● 绞车主电源由汽车电瓶、外引电源、柴油发电机等多路供给。





主要技术参数

装载底盘

东风天锦 DFL1160BX5

驱动型式

4×2

轴距(mm

5000

载质量(Kg

11100

发动机型号

ISDe210 40

排放标准

国Ⅳ

发动机排量和功率(ml/KW

6700/155

接近角/离去角(°

20/14

最大测井深度(m

3500

滚筒容绳量(m

4500 (Φ11.8mm电缆)

额定提升负荷(KN

30

最大提升负荷(KN

50

电缆线速度范围(m/h

110-8000  (特殊要求时30-8000

液压系统最大工作压力(MPa)

25

整车外形尺寸(mm

8955×2466×3650

设备总质量(Kg

15505

用户可选择液压有链条或液压无链条传动形式

用户可根据需要选择单滚筒或双滚筒
