STL5253TCJ/STL5254TCJ液压测井车


更新时间:2008.04.30
浏览次数:
◎ 产品详细介绍

  ● 适用于油田7000米以内井深的油、气、水井的测井、射孔和随钻测井等项目作业。
● 采用世界知名品牌德国梅赛德斯-奔驰公司生产的二类底盘作为装载底盘,动力大、越野性好,爬坡能力强,适用于油田各种工况的作业。
● 该底盘驾驶室宽敞、舒适,直型仪表盘,带双层卧铺,电动天窗,强力空调,驾驶员气悬可调座椅,变速箱采用同步智能换挡,底盘驱动桥承载能力大,制动系统配有防抱死系统ABS和防侧滑调节系统ASR,操纵性好,行车主动安全性高。
● 绞车类型分为液压有链条单、双滚筒和液压无链条单、双滚筒。
● 滚筒无磁性参数可达国际领先水平,保证了测试数据准确可靠。滚筒毛坯采用铸造、焊接成型,并经过水韧奥氏体化热处理,专用设备加工,动、静平衡试验,传动平稳可靠。
● 刹车系统采用双带式气控刹车或液压盘式刹车和减速机内部液压开启多片式停车制动器相结合的技术,绞车制动安全可靠。
● 液压传动采用闭式回路,电比例控制、无级调速,主要元件采用世界著名品牌,系统设计先进,发热量小,传动平稳、可靠,操作简便、灵活。
● 液压系统具有张力调节和过载保护功能。绞车拉力超过预置拉力时能够自动停车(选装功能)。系统还设有扭矩调节阀,可实现电缆保护和随钻测井作业。
● 绞车作业线速度范围大,能满足各种测试项目对测井速度的要求,发动机始终在经济转速范围内运转,通过传动系统调速就能保证低速测试的连续作业。
● 计量系统集速度、深度、张力计量于一体,可预设提升报警负荷,具有下井达预定深度报警功能,机械计数器可防止断电造成的不便。

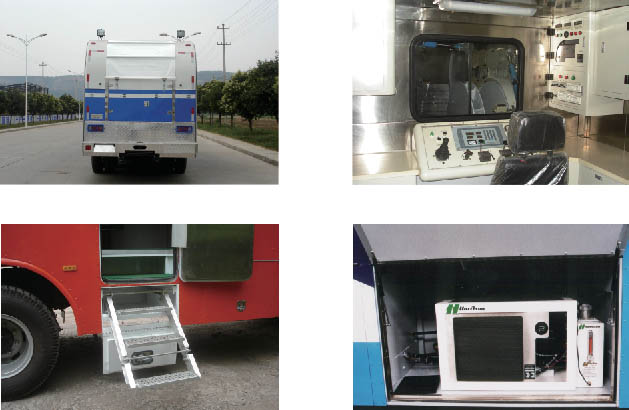

● 车身分操作间和绞车间,副车架采用整体喷砂、电泳处理,车身钢骨架采用磷化喷漆处理,车身外蒙皮采用3mm防锈铝板,操作间内蒙皮采用彩钢板或不锈钢板,骨架内部填充聚氨酯发泡以达到冬季保温夏季隔热的效果,舱门锁及装饰件多为不锈钢特制,作业空间宽敞舒适。
● 操作间的操作台、工具柜、电气柜吸取了进口5700测井车的特点;安装有美国COLEMAN顶式双制空调;仪器架安装有便于装卸仪器的橡胶滚轮、便于压紧仪器的气垫;绞车室安装有绕线轮、天地滑轮、集流环等附件。
● 绞车主电源由汽车电瓶、外引电源、柴油发电机、液压发电机(选装)等多路供给。



产品名称

STL5253TCJ测井车

STL5254TCJ测井车

装载底盘

ACTROS 3332

ACTROS 3341

驱动型式

6×4

6×6

轴距(mm

4500+1350

4500+1350

轮胎规格

12.00R20

12.00R20

发动机型号

OM501LA./15

OM501LA./17

发动机排量(ml

11946

10518

发动机功率(KW

235

300

最高车速(Km/h

85

85

接近角/离去角(°

33/14

31/17

最大测井深度(m

7000

滚筒容绳量(m

7500 (Φ11.8mm电缆)

最大提升负荷(KN

65

电缆线速度范围(m/h

50-9000

整车外形尺寸(mm

9725×2500×3990

设备总质量(Kg

24800
